AW气动执行器-浙江诚业阀门执行器有限公司

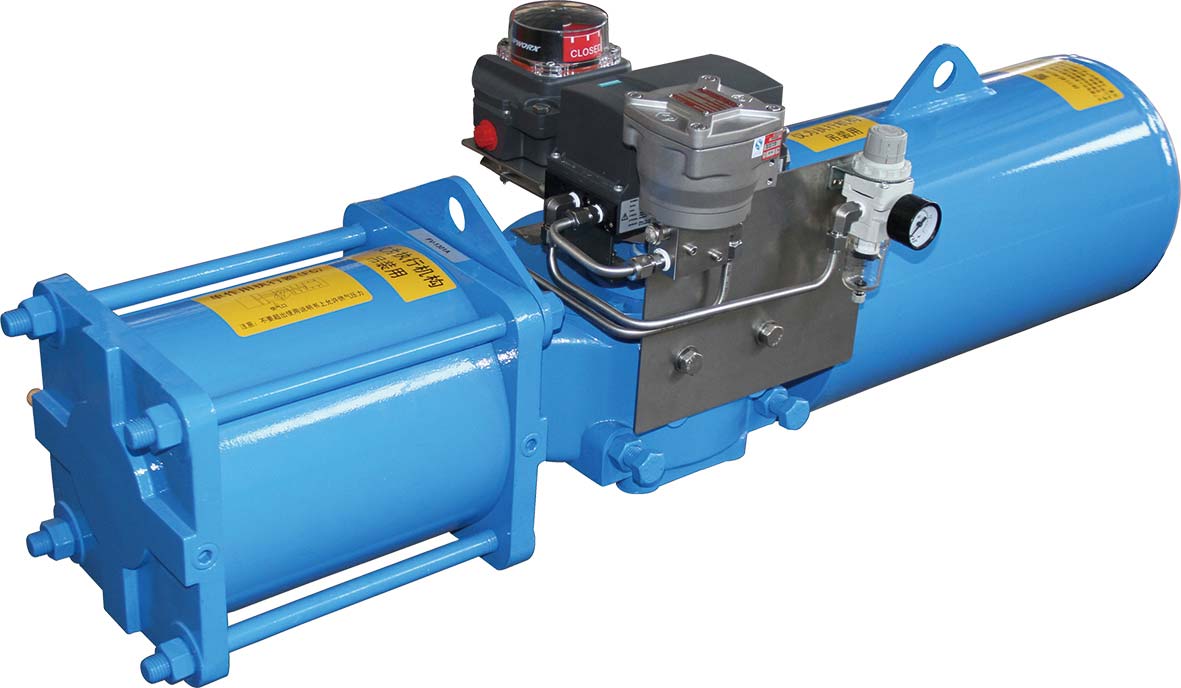

AW气动单作用执行器适用与90℃回转(1/4转)的阀门。如球阀、碟阀、旋塞阀等。

本产品设计制造采用JIS标准，与阀门俩界部采用国际标准ISO5211。
本公司驱动装置批量生产、性能优良、质量稳定。配备多种操作附件，配置和路。可广泛用于各种、装置及生产管线远距离操作、控制阀门

AW气动执行器分为双作用式和单作用式(弹簧复位)，两个公体气缸，输出扭矩大，动作灵活平衡;活塞杆镀硬铬，有很好的耐磨性;所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命AW气动执行器的U器曲线特性输出扭矩更适用于大口径球阀等转角行程阀门的启、闭和调节，也可用于其它回转运动场合，是实现工业管道自动化控制的理想装置。

AW气动执行器型号选择

选用AW气动执行器时，先确定阀门启、闭的扭矩，再根据阀门使用的流体介质，增加安全值。对清洁、润滑介质增加20%安全值;客观真理水蒸气或润滑的介质增加25%安全值;非润滑的干气介质增加60%安全值;非润滑的用气体输送的颗料粒粉料介质增加100%安全值。然后根据气源工作压力，查找双作用或单作用式输出扭矩表，可行到准确的执行器型号。单作用式输出扭矩表中，最小弹簧扭矩即为关闭阀门时的扭矩，最大弹簧扭矩即为打开阀门时扭矩。

AW气动执行器及附件的功能和用途

1、双作用执行器：对阀门开启和关闭的两位式控制。
2、单作用执行器（弹簧复位）：在电路、气路切炬或有故障时，自动关闭阀门。
3、双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能（可提供防爆型）。
4、单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开（可提供防爆型）。
5、限位开关回讯器：远距离传送阀门开或关位置的信号（可提供防爆型）。
6、电气定位器：根据电流信号（4-20mA）的大小对阀门的介质流量调节控制（可提供防爆型）。
7、气动定位器：根据电流信号（标准0.02-0.1Mpa）的大小对阀门的介质流量调节控制。

安装使用与维护

1、AW气动执行器可与阀门直接安装联接，也可通过支架与接头进行安装联按。联接紧固件不得松动。
2、保证执行器输出轴与阀杆安装的同轴度，并转动灵活，无爬行现象。
3、联接管道、接头、附件等应清洁干净。
4、电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
5、调试前应确认空气管道通畅，气压、电压、信号等符合要求。
6、压缩空气应经过过滤、干燥、露点-15°C以下要除湿。
7、调试时电磁阀应开到自动位置。

AW气动单作用执行器型号编制：

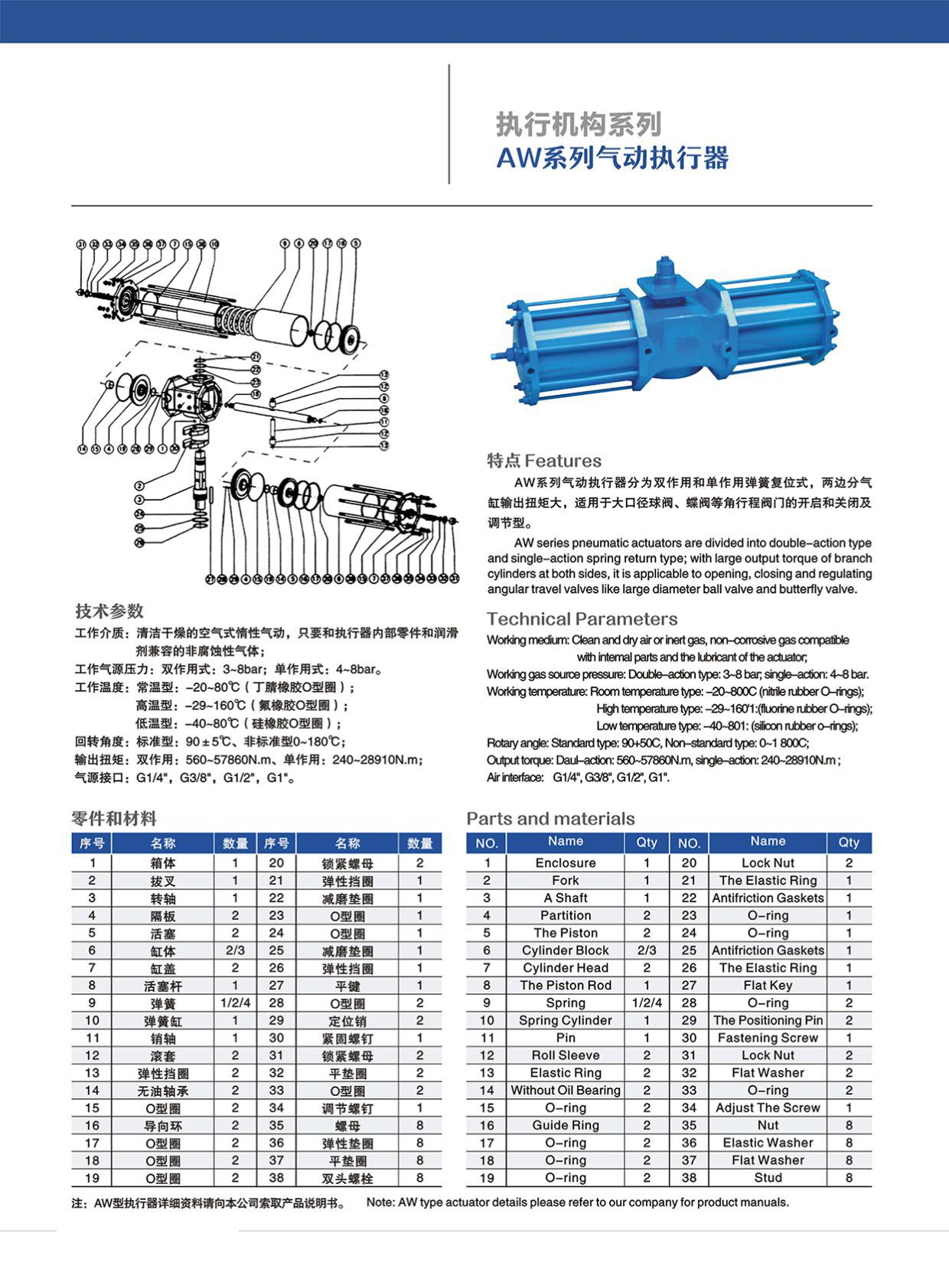

AW气动单作用执行器分解图：

型号规格	气源压力( Mpa )
型号规格	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

AW气动单作用执行器零部件配表:

序号	名称	数量	序号	名称	数量	序号	名称	数量	序号	名称	数量
1	箱体	1	11	销轴	1	21	弹性挡圈	1	31	锁紧螺母	2
2	拔叉	1	12	滚套	2	22	减磨垫圈	1	32	平垫圈	2
3	转轴	1	13	弹性挡圈	2	23	O型圈	1	33	O型圈	2
4	隔板	2	14	无油轴承	2	24	O型圈	1	34	调节螺钉	2
5	活塞	2	15	O型圈	2	25	减磨垫圈	1	35	螺母	8
6	缸体	2/3	16	导向环	2	26	弹性挡圈	1	36	弹性垫圈	8
7	缸盖	2	17	O型圈	2	27	平键	1	37	平垫圈	8
8	活塞杆	1	18	O型圈	2	28	O型圈	2	38	双头螺栓	8,
9	弹簧	1/2/4	19	O型圈	2	29	定位销	2	39
10	弹簧缸	1	20	锁紧螺母	2	30	紧定螺钉	1	40

注:双作用式没有9、10项

双作用式配管原理：

AW气动单作用执行器双作用式输出扭矩　　　　　　　　　　　　　　　　　　　　　　　　　单位 N.m

双作用式外形尺寸：

型号	L	H	m1	EC	ED	F	Ed	I	EF	P	b	t	J	g
AW13	640	201	266	9100	9132	4-M16	42	37	80	4	12	3.5	35	1/4"
AW17	827	270	348	160	190	8-M16	50	60	120	4	14	3.5	66	3/8"
AW20	1162	350	425	200	232	8-M16	64	74	140	4	18	4	78	1/2"
Aw28	1380	460	527	280	318	8-M20	85	100	220	4	25	5	84	1/2"
AW35 Aw40	1860	545	440	300	350	8-M24	105	100	220	10	28X2	6.4	--	1/2"

单作用式配管原理：

AW气动单作用执行器单作用式输出扭矩

　　　　　　　　　　　　　　　　　　　　　　　　　单位 N.m

单作用式外形尺寸：

型号规格	弹簧扭矩		气源压力( Mpa )
	弹簧扭矩		0.4		0.5		0.6
	最小	最大	最小	最大	最小	最大	最小	最大
AW13S	230	430	185	340	340	545	490	700
AW17S	330	670	600	930	920	1290	1230	1573
AW20S	1190	1980	880	1670	1600	2390	2320	3110
AW25S	1600	2510	1970	2280	3090	4000	4210	5120
Aw28S	2900	5610	2250	3960	2970	5685	4680	7400
AW35S	5520	10740	2760	7970	6130	11340	9510	14720
AW40S	8770	1614	3480	8860	5900	13260	10300	17670
AW50S	13110	27490	6370	20750	14840	29220	23310	37700

单作用式外形尺寸

型号	L	L1	m1	H	EC	ED	f	Ed	I	EF	p	b	t	J	g
AW13S	858	538	201	266	9100	9132	4-M16	42	37	80	4	12	3.5	35	1/4"
AW17S	1090	675	270	348	160	190	8-M16	50	60	120	4	14	3.5	66	3/8"
AW20S	1430	850	350	425	200	232	8-M16	64	74	140	4	18	4	78	1/2"
AW28S	1845	1155	460	527	280	318	8-M20	85	100	220	4	25	5	84	1/2"
AW35S	2605	1670	545	440	300	350	8-M24	105	100	220	10	28X2	6.4	__	1/2"

AW气动单作用执行器调节式配管原理 (配电气定位器)：
