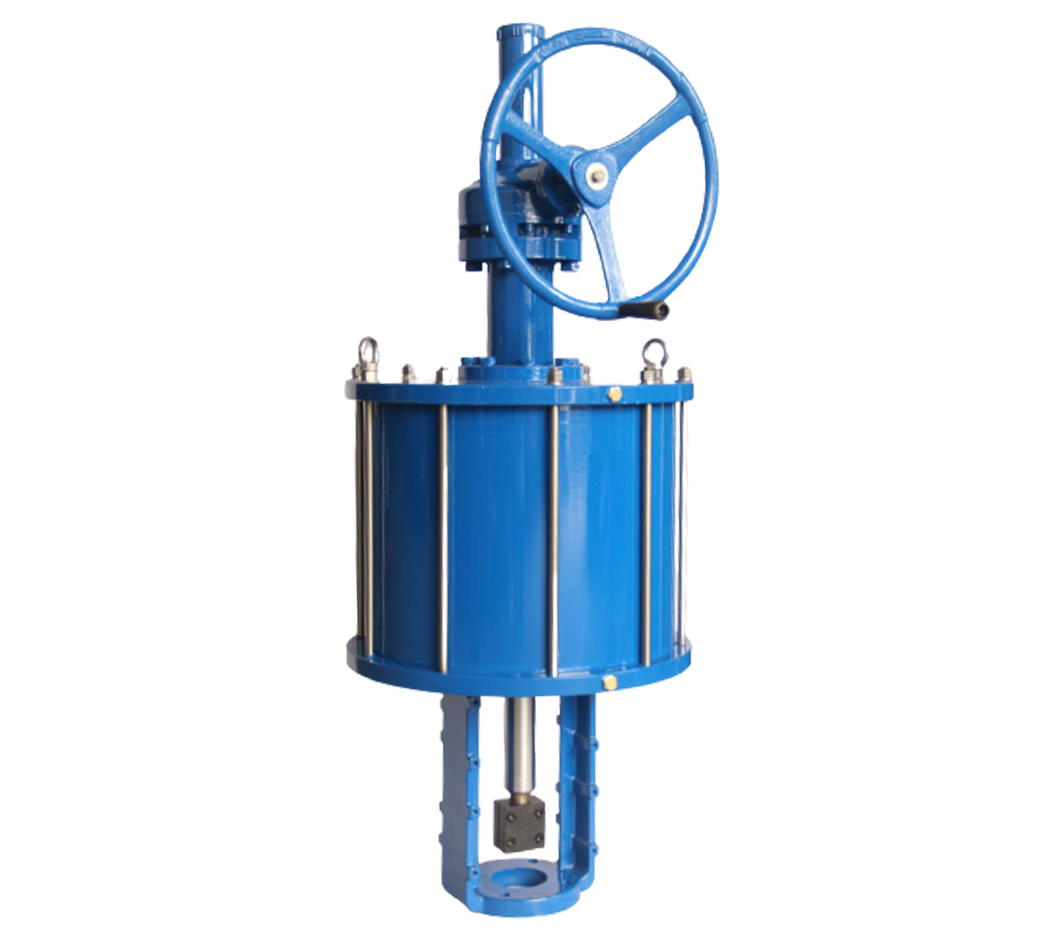

活塞式气动执行器

简要描述：ZSA/B气动活塞式执行器是带弹簧复位可调零比例式气动活塞式直行程执行机构。气动活塞式执行器特点是输出力大，结构简洁、可靠、轻小、动作速度快、抗震性好。气动活塞式执行器可与直通单双座、角型、套筒、隔膜、精小型等直行程类调节阀组配并带上定位器成为气动活塞式调节阀。

产品型号：ZSA/B
更新时间：2022/9/28 0:00:00
访问量：6706
推荐指数：

联系厂商

详细介绍

技术参数

示意图

ZSA/B气动活塞式执行器是带弹簧复位可调零比例式气动活塞式直行程执行机构。气动活塞式执行器特点是输出力大，结构简洁、可靠、轻小、动作速度快、抗震性好。气动活塞式执行器可与直通单双座、角型、套筒、隔膜、精小型等直行程类调节阀组配并带上定位器成为气动活塞式调节阀。选用不同的弹簧范围可获得需要的许用压差。 ZS型是用于与切断阀相配套的二位式弹簧复位活塞式执行机构。具有动作迅速(可达1.2-4.5S)、可靠、体积轻小的特点。 ZSN型是双向无弹簧活塞式执行机构，常与高压差、大口径、开关速度要求较高(1-2S)和高温切断阀组配。 ZS-P、ZS型执行机构都可配ZPXS型侧装手操机构。 ZSN型配顶装手操机构ZDS。

■ 主要技术参数

型号项目		ZS-1P	ZS-2P	ZS-3P	ZS-4P	ZS-5P	ZS-6P
气缸直径mm		100	125	160	200	250	320
行程mm		10	10/16	16/25	25/40	40/60	60
弹簧范围KPa		40-200；80-240；100-200；200-350；350-500
供气压力MPa		ZSA，ZSN为0.4-0.6;ZS-P：气开比弹簧范围上限大0.05 气关按上限+下限+0.05
ZS-P推杆输出N	350-500KPa	2674	4165	6860	10740	16800	27440
	200-350KPa	1528	2300	3920	6140	9600	15680
	100-200KPa	764	1190	1960	3070	4800	7840
	80-240Kpa	610	952	1568	2450	3840	6270
配带侧装手操机构		ZPXS-2		ZPXS-3	ZPXS-4	ZPXS-5	ZPXS-6

注：1、推力计算均以反作用始动弹簧力为准；弹簧范围按350-500KPa档，配气关式阀采用较小的弹簧范围。
2、ZS、ZSN型气缸直径与ZS-P型相同。
3、短档行程用于ZS、ZSN型。

■ 主要性能指标

● ZSA/B-P型

项目	不带定位器	带定位器
基本误差%	±6	±1.5
回差%	3	1.5
死区%	1.2	1
始终点偏%	2.5
气密性	以0.6MPa输入气缸,切断气源后压力降≤5KPa/5min
工作寿命	不少于10万次

注: 当与调节阀组配时一般均带阀门定位器。

● ZS、ZSN型

项目指	二位动作时	气缸密封性	工作寿命
ZS(ZSN)-1	1.2(≤1)	以0.6MPa输入气缸切断气源后压力降≤5KPa/min	不少于10万次
ZS(ZSN)-2	1.2(≤1)
ZS(ZSN)-3	≤2(≤1)
ZS(ZSN)-4	≤2.5(1)
ZS(ZSN)-5	≤3.5(1.5)
ZS(ZSN)-6	≤4.5(2)

■ 主要零部件材料

零件名称	材料	零件名称	材料
气缸	精拉铝合金管，硬阳极氧化	活塞	LY12
压缩弹簧	60Si2MnA	推杆	2Cr13
QY型密封圈	TPU、EPDM	支架	HT250

■ 主要连接尺寸

型号尺寸	ZS-1P	ZS-2P	ZS-3P	ZS-4P	ZS-5P	ZS-6P
	ZS-1	ZS-2	ZS-3	ZS-4	ZS-5	ZS-6
	ZSN-1	ZSN-2	ZSN-3	ZSN-4	ZSN-5	ZSN-6
A	125×125	148×148	185×185	232×232	283×283	283×283
H	250	290	325	440	590	640
	250	290	325	440	590	640
	200	245	272	352	431	510
L	90	97	110	150	170	295
L1	60	81	92	115	110	200
D1	/	80	80	105	122	130
D2	32	60	60	80	95	100
n-φd	/	2-Φ10	2-Φ10	4 -Φ12	4 -Φ14	4 -Φ18
