动作形式:双作用/单作用;
结构:齿轮齿条结构;
规格:18种不同规格;
标准行程:0°-90°;
工作压力:2-8 Bar;
适用场合:室内及室外;
使用介质:压缩空气、无腐蚀性气体和油;
润滑:在正常工作条件下,不需添加润滑剂;
最 高使用压力:输入气压不超过10Bar;
扭矩范围:双作用:3-13022Nm;单作用:2.9~-4199Nm;
双作用和单作用执行器尺寸相同,通过安装和拆卸弹簧即可切换两种作用形式。可快速安全地拆装弹簧。
寿命:额定70万到100万次动作;
工作温度:标准:-20°-80°(丁晴橡胶O型圈);低温:-40°~80°(低温丁腈橡胶O型圈+低温油脂);高温:-20°-150°(氟素橡胶O型圈+高温油脂);
接口标准:
执行器和阀门的接口符合ISO5211,DIN3337;执行器和控制阀(电磁阀等)的接口符合 NAMUR;执行器和信号单元(限位开关,定位器)的接囗符合 NAMUR;
行程范围及调节:
行程范围:标准:0°~90;非标:0°~45°;0°~60°;0°~75°等等。
调节:活塞在两端位置有±5°的调节范围,即:0°~90°±5°(活塞标准装配)或者0°±5°~90°(活塞反向装配)。
单作用AT气动执行器的选型:
在正常工作条件下,单作用执行器的安全系数为30%-50%。
例如:阀门力矩=708 Ibf.in,安全力矩=708 Ibf.in x(1+30%)=920 Ibf.in,气源压力=73psi,
根据单作用执行器的力矩表,我们可以查到aB-140SR K7的输出力矩:空气行程0°=2726 Ibf.in,空气行程90°=2186 Ibf.in,弹簧行程90°=1602 Ibf.in,弹簧行程0°=1062 Ibf.in,所有输出力矩都大于带安全系数的阀门力矩。
双作用AT气动执行器的选型:
在正常工作条件下,双作用执行器的安全系数为20%-30%。
例如:阀门力矩=885 Ibf.in,安全力矩=885 Ibf.in x(1+30%)=1151 Ibf.in,气源压力=73 psi,
根据双作用执行器的力矩表,选配的最 小型号为aB-105DA。
AT系列双作用气动执行器输出扭矩
型号 |
气源压力 Mpa |
0.25 |
0.3 |
0.4 |
0.5 |
0.55 |
0.6 |
0.7 |
0.8 |
输出扭矩MM |
AT32 |
3.5 |
4.2 |
6 |
7.5 |
8 |
9 |
10 |
11.5 |
AT52 |
8.8 |
10.7 |
14.5 |
18.3 |
20.2 |
22.1 |
25.9 |
29.8 |
AT63 |
15.6 |
19.1 |
25.9 |
32.8 |
36.2 |
39.6 |
46.5 |
53.3 |
AT75 |
28.9 |
35.1 |
47.5 |
59.8 |
66 |
72.2 |
84.5 |
96.9 |
AT85 |
41.4 |
50.4 |
68.6 |
86.7 |
95.8 |
104.9 |
123 |
141.2 |
AT100 |
65.7 |
79.8 |
108 |
136.3 |
150.4 |
164.6 |
192.8 |
221.1 |
AT115 |
108.8 |
132.2 |
178.9 |
225.6 |
248.9 |
272.3 |
319 |
365.7 |
AT125 |
143.3 |
174 |
235.3 |
296.6 |
327.3 |
358 |
419.3 |
480.6 |
AT160 |
300 |
360 |
480 |
600 |
660 |
720 |
840 |
690 |
AT200 |
562 |
675 |
900 |
1125 |
1237 |
1350 |
1575 |
1800 |
AT270 |
1304 |
1565 |
2086 |
2608 |
2869 |
3130 |
3651 |
4173 |

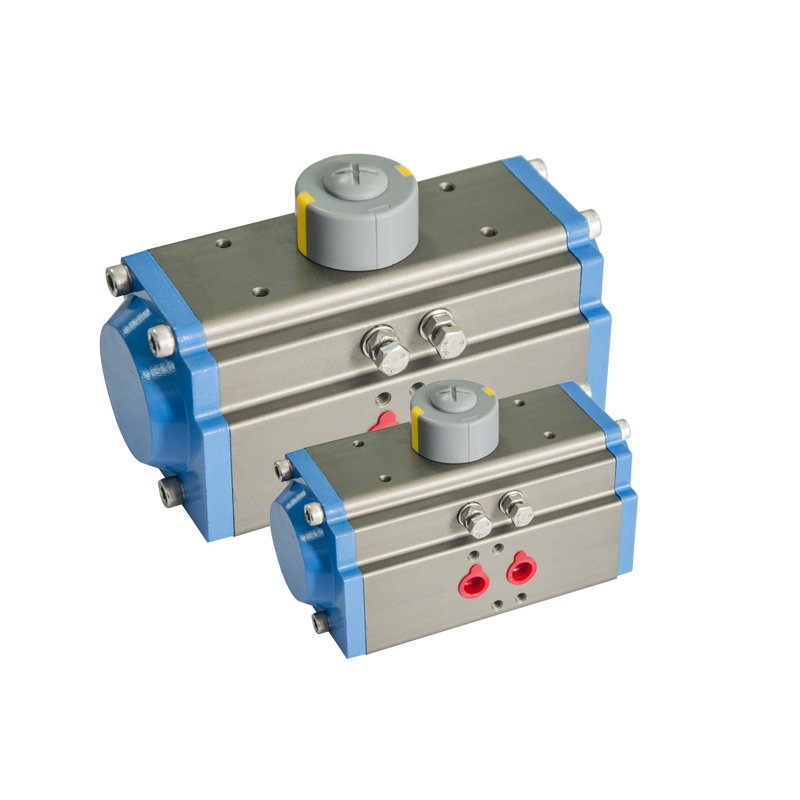

AT执行器是最新一代齿轮齿条式气动执行机构,综合了最新技术和实用材料开发改进而成。
类型 |
型号 |
32 |
52 |
63 |
75 |
85 |
100 |
115 |
125 |
160 |
200 |
270 |
逆时针旋转DA |
0.03 |
0.03 |
0.06 |
0.12 |
0.20 |
0.33 |
0.53 |
0.83 |
1.15 |
1.74 |
4.50 |
顺时针旋转DA |
0.03 |
0.04 |
0.08 |
0.12 |
0.19 |
0.27 |
0.47 |
0.66 |
1.10 |
1.70 |
4.50 |
逆时针旋转SR |
|
0.09 |
0.14 |
0.22 |
0.31 |
0.44 |
0.83 |
1.08 |
1.75 |
2.38 |
4.50 |
顺时针旋转SR |
|
0.09 |
0.14 |
0.22 |
0.33 |
0.46 |
0.78 |
0.90 |
1.34 |
2.19 |
6.20 |
注:以上参数均在0.6Mpa压力、未配阀的情况下测得的大致时间。
气动执行器耗气量 单位:升
类型 |
型号 |
32 |
52 |
63 |
75 |
85 |
100 |
115 |
125 |
160 |
200 |
270 |
逆时针旋转DA |
0.44 |
0.10 |
0.19 |
0.36 |
0.51 |
0.79 |
1.29 |
1.63 |
3.61 |
5.70 |
15 |
顺时针旋转DA |
0.03 |
0.13 |
0.23 |
0.44 |
0.64 |
1.00 |
1.71 |
2.21 |
4.76 |
9.83 |
17.8 |
逆时针旋转SR |
|
0.11 |
0.19 |
0.36 |
0.53 |
0.80 |
1.38 |
1.78 |
2.52 |
7.58 |
15.8 |
重量表 单位:Kg
类型 |
型号 |
32 |
52 |
63 |
75 |
85 |
100 |
115 |
125 |
160 |
200 |
270 |
DA90 |
0.48 |
1.05 |
1.50 |
2.25 |
3.40 |
5.05 |
8.00 |
10.00 |
19.50 |
32.80 |
71.50 |
DA90 |
|
1.20 |
1.80 |
3.20 |
4.30 |
6.55 |
10.60 |
13.40 |
24.40 |
50.50 |
88.00 |
