气动高温调节阀

简要描述：气动高温调节阀，由多弹簧气动薄膜执行机构(或活塞式气动执行器)和低流阻调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动薄膜高温调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，气动高温调节阀调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小。气动薄膜高温调节阀特别适用于泄露量要求不高、温度较高的场合。

产品型号：ZJSGW
更新时间：2022/9/28 0:00:00
访问量：4571
推荐指数：暂无指数

联系厂商

详细介绍

技术参数

示意图

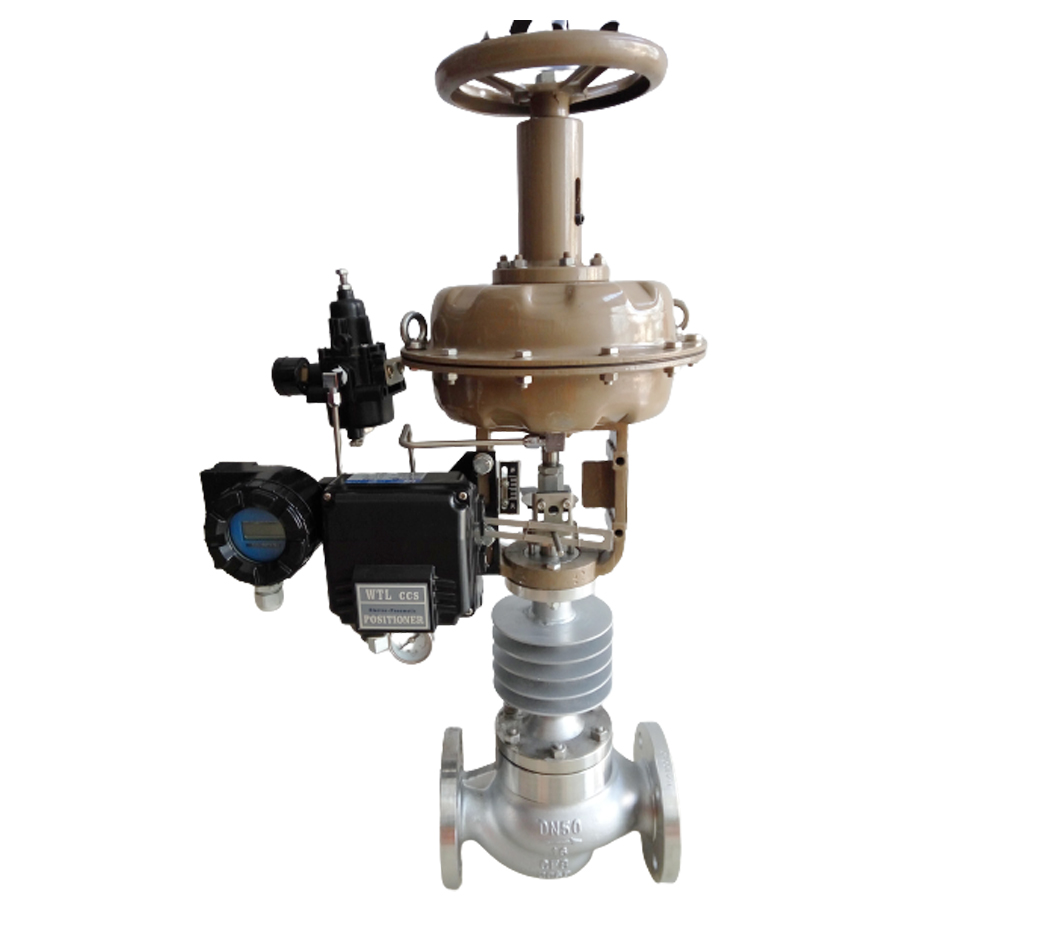

ZJSGW气动高温调节阀，由多弹簧气动薄膜执行机构(或活塞式气动执行器)和低流阻调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动薄膜高温调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，气动高温调节阀调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小。气动薄膜高温调节阀特别适用于泄露量要求不高、温度较高的场合。

■ 主要技术参数

● 阀体

阀体形式	直通铸造球型阀
公称通径	DN25～300mm
公称压力	PN1.6、2.5、4.0、6.4MPa
法兰标准	GB/T9113、 JB/T79
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	高温型+230～+450℃、超高温型+230～+560℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件

阀芯形式	单座柱塞型、笼式导向型、套筒平衡式阀芯
流量特性	线性、等百分比

● 执行机构及附件、作用形式

执行器型式	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	25	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

主要零件材料

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座、套筒	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套、并帽	304	304	316	316L
5	阀盖	WCB	CF8	CF8M	CF3M
6	阀杆	304	304	316	316L
7	散热片	304	304	316	316L
8	填料	PTFE/柔性石墨
9	弹簧	65Mn	304	316	316L
10	螺母	304	304	316	316L

■ 主要性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死区%			≤3.0	≤0.4
始终点偏差%	气开	始点	±2.5	±1.0
	气开	始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
	气关	终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

■ 额定流量系数Kv、额定行程、配用执行器型号

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 dN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	单座	9.5	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	笼式	8	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	9	10	16	25	40	63	100	155	250	370	580	900	1300
额定行程(mm)		16		25			40			60			100
配用执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		370	396	428	428	436	415	464	507	690	840	632	725	882
H2		298	298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	220	270	270	270	320	320	320	400	400

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
